DeePKS-ES 介绍及使用教程
作者:梁馨元,邮箱:2201111875@stu.pku.edu.cn
最后更新时间:2025/08/04
写在最前面:目前 DeePKS-ES 方法仅适用于 Gamma-only 的情况,多 k 点版本正在开发中,敬请期待!
一、DeePKS 介绍
方法简介
DeePKS(Deep Kohn-Sham)是一种机器学习交换关联泛函方法。它将机器学习与密度泛函理论(DFT)相结合,力图解决 DFT 计算中交换关联泛函的计算精度与计算效率的矛盾。它以低级别交换关联泛函(如广义梯度近似 PBE)的结果为基础,通过神经网络学习高级别交换关联泛函(如杂化泛函 HSE06)的校正信息,在保持计算高效性的同时,提升性质预测的精度。该方法适用于分子、液态水等多种体系,可准确预测总能量、原子力等性质,为大规模系统模拟提供了可行途径。
性质修正

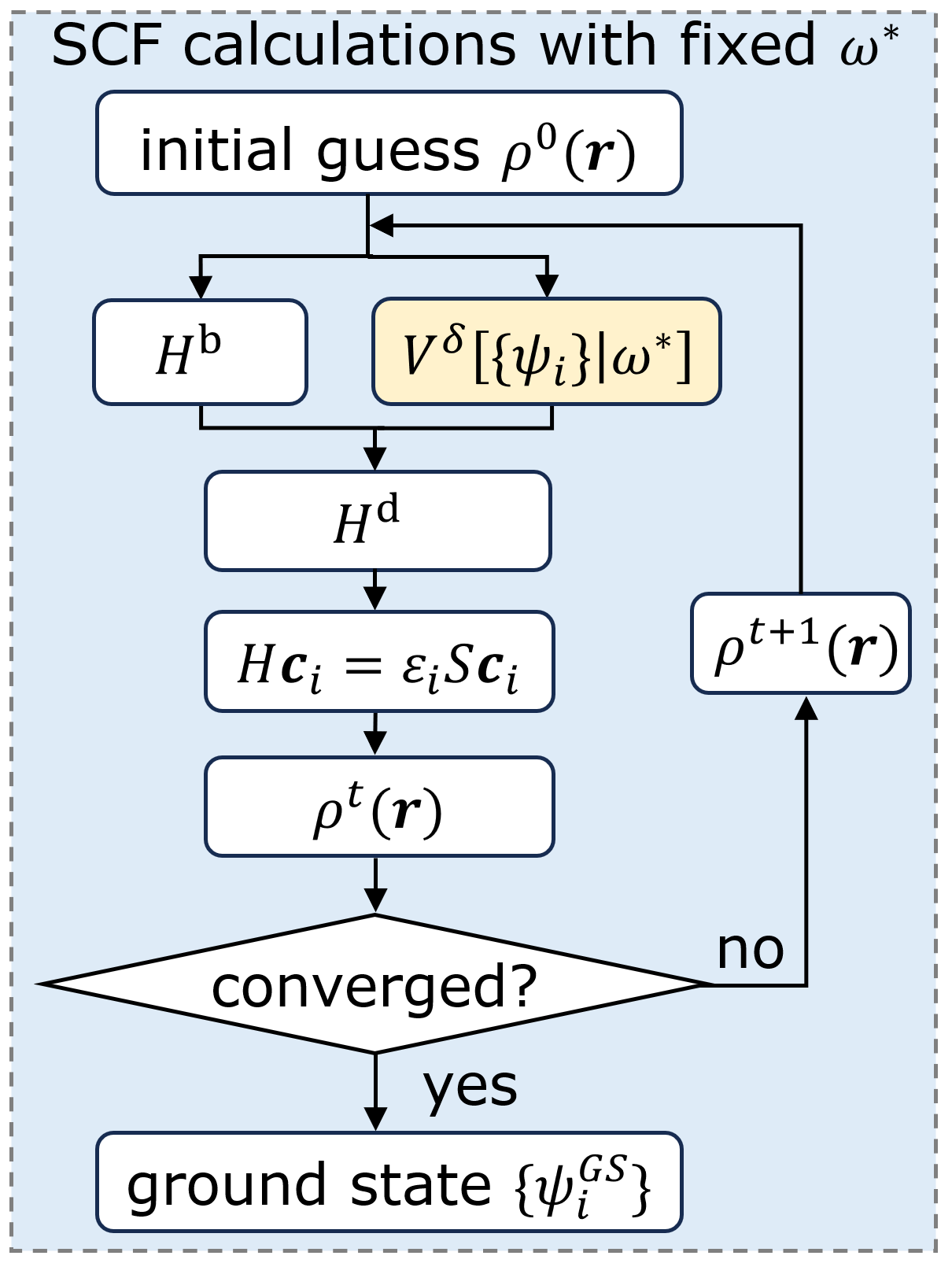

DeePKS 通过神经网络对低级别方法的哈密顿量进行修正。在数值原子轨道(LCAO)基组下,DeePKS 的总哈密顿量由基础哈密顿量(低级别方法计算结果)与校正项组成:。对应的能量修正项为,其定义为各原子贡献的总和: 式中,是神经网络,是原子的电子结构描述符(保证旋转、平移和置换不变性)。其他修正项可以通过对能量修正项的求导实现,比如受力修正项为 ,其中是原子的位置。在 DeePKS 模型完成训练后,可以进行自洽迭代收敛(SCF)计算,如下图所示:
迭代训练
DeePKS 模型的训练需要通过迭代训练进行,核心流程包括以下两步循环,直至收敛:
在以上第二步中,损失函数中一般包含能量、原子受力等项。为了在训练步中能够计算原子受力,需要在 SCF 中输出相应的系数,即通过链式法则,将受力修正项写为
其中是描述符的具体分量。项由DeePKS-kit经过反向传播计算, 系数项则由 ABACUS 输出。
二、DeePKS-ES 介绍
方法简介
DeePKS-ES(Electronic Structure)是对原始 DeePKS 方法的改进,重点提升电子结构性质(如哈密顿矩阵、波函数系数、能级等)的预测精度。DeePKS 虽能优化总能量和原子受力,但对电子结构性质的预测不足。DeePKS-ES 通过将重要电子结构性质哈密顿量矩阵,及其特征值、特征向量纳入损失函数,在保持对总能量和原子受力预测精度的同时,提升电子结构的预测准确程度。
关于 DeePKS-ES 方法的详细介绍及效果展示,请参见 A Deep Learning Framework for the Electronic Structure of Water: Toward a Universal Model。以下仅针对方法本身进行简单介绍。
哈密顿量及相关电子结构性质的计算
前面说过,DeePKS 的总哈密顿量由基础哈密顿量 (低级别方法计算结果)与校正项组成:。为了在 DeePKS-kit 中计算修正项,从而在损失函数中加入哈密顿量的损失,将通过链式法则拆分为 ,其中$\mu$和$\nu$ 是 LCAO 基组的下标。
如同原子受力等项,项由 DeePKS-kit 经过反向传播计算,而系数项则由 ABACUS 输出。该系数项可以直接输出,但是为了节省内存,也可以将其拆分为
并分别输出和与该项一致)。其中投影密度矩阵是构建描述符的关键中间量。
在获得项后,将其与基础泛函的哈密顿量矩阵叠加,即得到 DeePKS-ES 预测的哈密顿量矩阵。通过广义特征值求解,可以获得体系的能级和波函数组合系数,它们同样作为重要的电子结构性质,同样可纳入损失函数参与模型训练。
损失函数
DeePKS-ES 的损失函数涵盖总能量、原子力、哈密顿矩阵、波函数系数和能级,即
其中包含五项,表达式表示的每个元素的平方和。参数分别是能量、原子力、哈密顿矩阵、波函数系数和能级的权重因子。上标和分别代表目标泛函和 DeePKS-ES 模型的结果。第一项是能量项,定义为每个原子的平均能量与目标能量的差值,其中$N_a$是系统中的原子数。第二项涉及原子受力,计算每个原子在三个方向上的力差值。
此外,损失函数中还加入了 LCAO 基组下的哈密顿矩阵及其特征向量和特征值,分别为第三、第四和第五项。在哈密顿项中,计算目标哈密顿矩阵$H^{\text t}$与 DeePKS-ES 模型得到的哈密顿矩阵之间的差值。需要注意的是,哈密顿矩阵的大小为,其中表示基组的数量,然而,每个原子的近邻数量不会随系统尺寸增加而增加,这意味着随着系统尺寸增大,哈密顿矩阵中非零元素的数量与$N_{l}$仅成正比例增长(即而非)。因此,我们用而非对矩阵元的差别平方和进行归一化。对于波函数组合系数与能级,可以用和这两个参数,分别指定损失函数中需要包含的特征向量和特征值的数量。对于 gamma only 情形,波函数存在 +1 和-1 的自由度,即仅相差正负符号的波函数视为同样的波函数,这种情况已在程序中考虑。

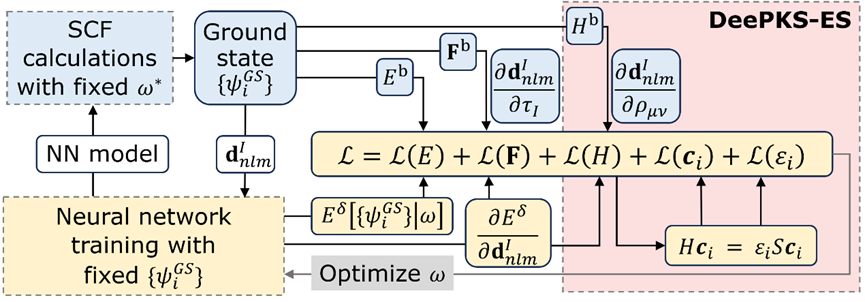

DeePKS-ES 的计算流程图
DeePKS-ES 的计算流程图如下所示,其中蓝色、黄色背景的内容分别表示迭代训练中的 SCF 和训练步骤。红色方框表示 DeePKS-ES 与 DeePKS 的区别。
三、DeePKS-ES 上手教程
软件准备
ABACUS
- 版本要求:使用 DeePKS-ES 需要使用版本在 v 3.7.2 之后,使用以下打标签功能需要在 v 3.9.0.3 之后
- 编译要求:打开编译选项 ENABLE_MLALGO,同时加入 LibTorch 和 Libnpy 一起编译,详见 Advanced Installation Options
- 本例子中使用的版本为 3.9.0.10
DeePKS-kit
- 请务必使用仓库 https://github.com/MCresearch/DeePKS-L/的 develop 分支
- 本例子中使用的版本为 commit #4229fc3 版本
- 注意:由于 ABACUS 与 DeePKS-kit 间存在大量输出交互,两个软件之间需要保持版本对齐,比如 DeePKS-kit commit #e5e0644 之前的版本则需要使用 ABACUS v3.9.0.9 之前的版本。
算例说明
本教程在 Gitee 上准备了一个 DeePKS-ES 的训练全流程样例(Gitee 的下载链接),包括标签准备、模型训练以及模型测试三个步骤。
该算例使用 2 帧水分子单体及 2 帧水分子二聚体构型作为训练数据集。PBE 作为基础泛函,HSE 作为目标泛函。
标签准备
在 ABACUS 的 3.9.0.3 版本中,支持了直接使用 ABACUS 软件进行 DeePKS 软件标签准备的功能,减少了用户打标签的困难。使用时只需要使用目标泛函计算,打开需要打标签的性质的计算参数,并设置参数 deepks_out_labels
=2 即可。
A. SCF 计算
在样例的 01_make_label 文件夹中,group.00/group.01 分别对应水分子单体/水分子二聚体。以水分子单体为例,group.00/ABACUS/0/INPUT
文件内容如下,高亮部分为需要关注的参数。
INPUT_PARAMETERS
calculation scf
ecutwfc 100.000000
scf_thr 1.000000e-06
scf_nmax 100
basis_type lcao
dft_functional hse
gamma_only 1
mixing_type broyden
mixing_beta 0.400000
symmetry 0
nspin 1
smearing_method fixed
smearing_sigma 0.001000
cal_force 1
cal_stress 0
out_dos 0
deepks_out_labels 2
deepks_scf 0
deepks_bandgap 0
deepks_v_delta 1
out_wfc_lcao 0
从 INPUT 文件可以看到,设置的计算泛函为 hse,设置 deepks_out_labels
=2 支持 DeePKS 标签输出。默认会输出构型相关标签、能量标签。另外需要受力标签,即设置 cal_force
=1,并需要哈密顿量标签,设置 deepks_v_delta
=1/2(对于打标签功能来说,该参数只要大于 0 即可)。其他电子结构性质标签,如能级与波函数组合系数标签,由 DeePKS-kit 计算完成,不需要输出。
执行 01_make_label/run_scf.sh
文件(必要时修改文件中的 abacus 执行路径)后,可以看到在具体构型的 OUT.ABACUS 文件夹下,有如下关键文件:
#路径:01_make_label/group.0*/ABACUS/*/OUT.ABACUS/
deepks_atom.npy
deepks_box.npy
deepks_energy.npy
deepks_force.npy
deeepks_hamiltonian.npy
deepks_overlap.npy
分别表示训练需要的原子位置、晶胞、总能量、原子受力、哈密顿量以及重叠矩阵文件。它们与真实训练需要的文件对比,在名字上只多了开头的“deepks_",在数据维度上只少了第一个 nframes 维度(表示组内包含的构型个数)。
B. 堆叠标签数据
执行 01_make_label/stack_label.py
文件,可以对同一个 group 内的数据进行堆叠(对应于 python 中的 stack 操作),增加训练所需的第一个 nframes 维度,并重命名后保存在对应的 group 内。由于 DeePKS 训练时要求同一个 group 内原子数相同,故所有操作均分组进行。
01_make_label/stack_label.py
的输出展示了堆叠效果。以 group.00 的 atom 为例,以下输出说明在 group.00 中,找到了两个构型对应的 deepks_atom.npy 文件,每个文件的维度为(3,4),表示 3 个原子的 3 维位置及核电荷数信息。将它们堆叠起来得到完整标签文件,维度为(2,3,4),并保存在 01_make_label 下的 group.00/atom.npy 文件中备用。
--- Processing: group.00 ---
Found 2 'deepks_atom.npy' files, preparing to stack...
Successfully stackd and saved to: group.00/atom.npy
- Number of input files: 2
- Shape of input data: (3, 4)
- Shape of output array: (2, 3, 4)
DeePKS-ES 模型训练
将标签准备步骤中获得的 01_make_label/group.0*/*.npy
标签文件复制到 02_train/systems
对应的 group.0*文件夹下,即可开始准备训练。02_train/systems
文件夹中也包含了标签文件,供直接尝试训练使用。以下介绍一些关键的 02_train/iter
中的参数。
A. params.yaml 设置
02_train/iter/params.yaml/train_input
设置了迭代训练中的模型训练步骤的参数。以下仅解释高亮部分,即 DeePKS-ES 相比于 DeePKS 新增的参数,其他参数请看 Input files preperation。
# number of iterations to do, can be set to zero for DeePHF training
n_iter: 4
# directory setting (these are default choices, can be omitted)
workdir: "."
share_folder: "share" # folder that stores all other settings
# scf settings, set to false when n_iter = 0 to skip checking
scf_input: false
# train settings, set to false when n_iter = 0 to skip checking
train_input:
# model_args is ignored, since this is used as restart
data_args:
batch_size: 1
group_batch: 1
extra_label: true
conv_filter: true
conv_name: conv
read_overlap: true
preprocess_args:
preshift: false # restarting model already shifted. Will not recompute shift value
prescale: false # same as above
prefit_ridge: 1e1
prefit_trainable: false
train_args:
decay_rate: 0.8
decay_steps: 50
display_epoch: 10
display_detail_test: true
display_natom_loss: true
energy_per_atom: 2
force_factor: 1
v_delta_factor: 0.005
vd_divide_by_nlocal: true
phi_factor: 0.1
phi_occ: { 3: 4, 6: 8 }
band_factor: 0.01
band_occ: { 3: 8, 6: 16 }
# density_m_factor: 0.1
# density_m_occ: { 3: 4, 6: 8 }
n_epoch: 100
start_lr: 0.0002
# init settings, these are for DeePHF task
init_model: false # do not use existing model to restart from
init_scf: True
init_train: # parameters for nn init training
# 以下内容省略
read_overlap
:是否读入 LCAO 基组的重叠矩阵 overlap.npy。该矩阵在进行广义特征值求解,求解波函数组合系数和能级时需要。如果需要针对波函数组合系数和能级进行训练,则设置为 Truev_delta_factor/phi_factor/band_factor/density_m_factor
:损失函数中哈密顿量矩阵差别、波函数组合系数差别、能级差别以及密度矩阵差别的占比系数,前三者即二、3.节公式中的。密度矩阵差别没有在前述文章中使用,它为多个波函数的平方和,不需要考虑波函数的相位情况,更推荐使用vd_devide_by_nlocal
:是否采用哈密顿量矩阵损失中,对矩阵元的差别平方和用而非进行归一化的策略。推荐设置为 True,保证不同大小体系的哈密顿量矩阵损失量级相同。phi_occ/band_occ/density_m_occ
:损失函数中波函数组合系数差别、能级差别以及密度矩阵差别中,考虑几条波函数或能级,前二者即二、3.节公式中$N{\psi}$和$N{\text b}$。可以直接设定为一个数值,表示所有体系中均考虑相同个数的波函数或能级。也可以设置为字典,字典的键为体系原子数,对应的值为对应考虑的波函数或能级个数。比如上述phi_occ
设置含义为,3 个原子的体系(即水分子单体)考虑 4 条波函数,6 个原子的体系(即水分子二聚体)考虑 8 条波函数,均为对应体系的所有占据态波函数个数。display_detail_test
:是否展示各项详细的损失函数值。不限于 DeePKS-ES 方法中使用,也可以在init_train
中设置。如果设置为 true,则会在iter.0*/01.train/log.train
文件中显示各个损失函数项的具体值,为平方和并乘上占比系数的总效果,否则不会显示。训练集损失和测试集损失分别以 trn_loss 和 tst_loss 开头,后面接具体项名字。可用于调整占比系数,保证各项损失的量级相似。输出显示举例如下:
... trn_loss_energy trn_loss_force trn_loss_v_delta trn_loss_phi trn_loss_band tst_loss_energy tst_loss_force tst_loss_v_delta tst_loss_phi tst_loss_band
... 6.2480e-08 9.3599e-06 1.7510e-05 1.6355e-06 2.1304e-05 2.0050e-09 6.8028e-06 3.3636e-03 6.4059e-06 2.1946e-03
... 3.2499e-08 1.9889e-07 1.1809e-05 7.9781e-07 1.5181e-05 1.0430e-09 6.8222e-09 2.1587e-03 4.7887e-06 1.4340e-03
... 3.6274e-08 4.3259e-07 1.1695e-05 1.1571e-06 1.4795e-05 3.1461e-08 7.2423e-08 2.0995e-03 5.2743e-06 1.4180e-03
display_natom_loss
:是否展示每个体系各自的损失函数值。不限于 DeePKS-ES 方法中使用,也可以在init_train
中设置。如果设置为 true,则会在iter.0*/01.train/log.train
文件中显示各个体系中的损失函数项的具体值,否则不会显示。输出的列接在display_detail_test
展示的损失函数列后。输出命名规则同上,在损失前会加上一个数字表示体系的原子个数。可用于观察不同体系中的损失量级是否相近。输出显示举例如下:
... 3_trn_energy 3_trn_force 3_trn_v_delta 3_trn_phi 3_trn_band 6_trn_energy 6_trn_force 6_trn_v_delta 6_trn_phi 6_trn_band 3_tst_energy 3_tst_force 3_tst_v_delta 3_tst_phi 3_tst_band
... 2.0050e-09 6.8028e-06 1.6818e-05 6.4059e-07 2.1946e-05 1.2296e-07 1.1917e-05 1.8202e-05 2.6303e-06 2.0662e-05 2.0050e-09 6.8028e-06 3.3636e-03 6.4059e-06 2.1946e-03
... 2.0093e-09 1.6720e-08 1.2978e-05 5.7133e-07 1.7218e-05 1.0872e-07 6.5432e-07 8.8857e-06 1.3640e-06 1.0088e-05 1.0430e-09 6.8222e-09 2.1587e-03 4.7887e-06 1.4340e-03
... 4.8817e-08 1.1605e-07 1.1794e-05 5.9654e-07 1.5933e-05 1.9550e-08 8.5464e-07 1.1563e-05 1.9046e-06 1.3278e-05 3.1461e-08 7.2423e-08 2.0995e-03 5.2743e-06 1.4180e-03
...
B. scf_abacus.yaml 设置
02_train/iter/scf_abacus.yaml
设置了迭代训练的 scf 步中,ABACUS 的输入参数设置。
使用 DeePKS-ES,只需要在 scf_abacus
下设置 deepks_v_delta
=1/2 即可。设置为 1 即为直接输出系数项,设置为 2 为分别输出和以节省内存,详见二、2.节。推荐设置为 2。
使用三、3.中的标签准备方式,lattice_constant
需要设置为 1,coord_type
需要设置为"Cartesian"。
C. 必须修改的计算设置!
当使用不同计算环境计算时,样例中需要修改的设置如下:
- scf_abacus.yaml 下,scf_abacus 和 init_scf_abacus 两个内容下的 abacus_path
- machines.yaml/machines_bohrium.yaml,进行并行设置,详见 Input files preperation。
D. 开始训练
运行 run.sh
或 run_bohrium.sh
开始进行迭代训练。
调整 params.yaml
文件中的 n_iter
,可调整迭代训练步数。
在当前计算设置下,使用 Intel(R) Xeon(R) Gold 6132 CPU @ 2.60GHz 型号 CPU 进行计算的时间参考为:4 个构型各自使用 12 核并行计算,共需 4 分钟分成 SCF 步骤。训练步骤使用 40 核并行,需 2 分钟完成。
E. 不收敛怎么办
由于涉及对哈密顿量的修改,DeePKS-ES 的训练相比 DeePKS 更容易遇到 SCF 不收敛的情况,此时建议检查:
- 所有模型训练、SCF 设置参数正确,systems/ABACUS/*/STRU 文件均正确,确实为正确的训练构型,尤其注意检查 lattice_constant 和 coord_type,以及赝势和轨道对应关系。
- 调小
params.yaml
里的v_delta_factor/phi_factor/band_factor/density_m_factor
,避免训练过于激进。建议使用下一节三、5.A.节中的训练损失绘图方式,观察各项训练损失是否量级大小一致。 - 调小
params.yaml
里的学习率设置start_lr
DeePKS-ES 模型验证
在 03_evaluate
文件夹下进行模型验证。由于训练数据个数与训练步骤较少,所以以下结果仅作示例使用。
A. 损失函数
在 03_evaluate/01_lossfn
文件夹下,运行 show_lossfn.sh

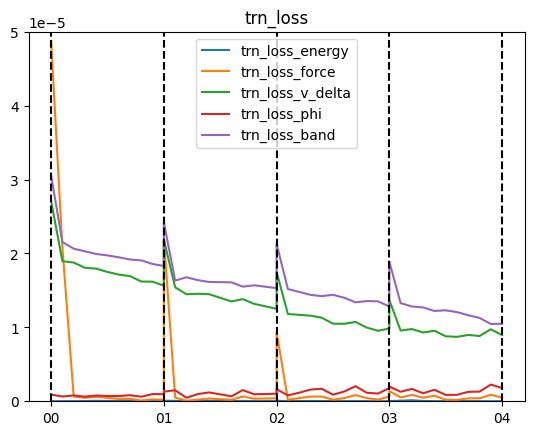

文件,可得 trn_loss.png 如下:
可以看到哈密顿量矩阵损失、能级损失(trn_loss_v_delta、trn_loss_band)均在缓慢下降,其他项损失保持在较低水平。这里各项损失没有收敛,在实际训练中,应看到各项损失逐渐收敛后停止训练。
B. 能量与哈密顿量差别
在 03_evaluate/02_hamiltonian
文件夹下,使用目标泛函 HSE、基础泛函 PBE、以及 DeePKS-ES 模型,在一个训练集中的水分子单体构型上,分别进行了 SCF 计算,比较性质差别。实际训练中,应该使用不包含在训练集中的数据进行验证。
DeePKS-ES 模型使用的是上述三、4.节中训练的 iter.03 模型,在进行 SCF 计算之前,需要将 model.pth 文件转换为 model.ptg 文件,可使用 03_evaluate/02_hamiltonian/transform.py
完成。
进行 SCF 计算后可以发现,PBE 与 HSE 的总能量差别为 0.08 eV,而 DeePKS-ES 与 HSE 的总能量差别下降到了 0.01 eV。对于哈密顿量矩阵差别,可以运行 03_evaluate/02_hamiltonian/cal_diff_H_total.sh
文件,得到 diff_H_total.png 如下。左右两图分别表示 HSE 与 PBE/DeePKS-ES 的哈密顿量差别,可以看到 DeePKS-ES 的哈密顿量相比于 PBE 而言有所改进。
